1.4460 奥氏体 - 铁素体双相不锈钢

• 碳（C）：≤0.03%，超低碳设计，避免焊接后晶界析出碳化铬，从根源上防止晶间腐蚀，保障焊接接头耐蚀性。

• 铬（Cr）：21.0%~23.0%，形成致密钝化膜，是耐氧化、点蚀、缝隙腐蚀的核心元素，奠定材料耐蚀基础。

• 镍（Ni）：4.5%~6.5%，稳定奥氏体相，调节奥氏体与铁素体的双相比例（理想比例约 50:50），提升材料韧性与低温冲击性能。

• 钼（Mo）：2.5%~3.5%，显著增强抗氯离子腐蚀能力，强化耐点蚀和缝隙腐蚀性能，适配海水等苛刻氯化物环境。

• 氮（N）：0.10%~0.22%，细化晶粒，提升奥氏体相强度，同时辅助维持双相组织平衡，增强耐蚀性与力学性能。

• 锰（Mn）：≤2.0%，改善热加工塑性，降低热轧、锻造过程中的开裂风险，优化成型工艺稳定性。

• 硅（Si）：≤1.0%，辅助脱氧提纯，减少合金内部杂质，提升材料纯净度，间接保障耐蚀与力学性能。

• 磷（P）≤0.035%、硫（S）≤0.015%，严格管控有害杂质，防止晶界脆化，保障加工与使用过程中的结构可靠性。

• 物理性能：密度 7.8g/cm³，熔点 1370~1450℃，20℃时热导率 15W/(m・K)，线膨胀系数 13×10⁻⁶/℃（20~100℃）；室温下双相组织占比均衡，具有弱磁性，耐点蚀当量值（PREN）≥35。

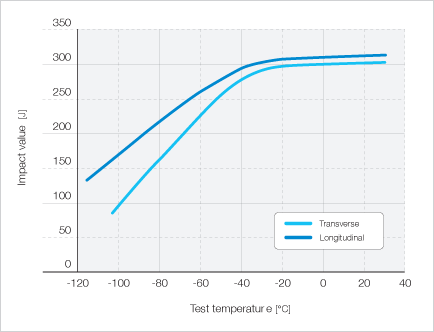

• 机械性能（固溶态）：抗拉强度≥650MPa，屈服强度≥450MPa（约为 304 不锈钢的 2 倍），延伸率≥25%，硬度≤270HBW；低温冲击韧性优异，-40℃时冲击功仍≥100J，抗疲劳性能突出。

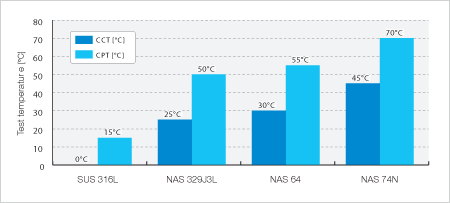

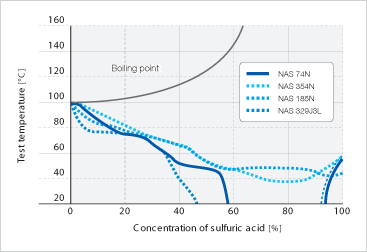

• 耐蚀性能：耐海水、盐雾等氯化物环境腐蚀，抗点蚀、缝隙腐蚀能力远超 304、316L 不锈钢；对有机酸、磷酸等介质耐受性良好，对应力腐蚀开裂不敏感，焊接后无需热处理即可保持耐蚀性。

• 热处理：固溶处理温度 1020~1100℃，保温后需快速水冷或空冷，避免在 300~500℃脆化区间停留，防止铁素体相脆化，保障双相组织平衡。

• 热加工：热加工温度范围 1200~900℃，锻造、热轧工艺适配性良好，成型后空冷即可，无需复杂后续处理。

• 冷加工：冷加工硬化倾向强于奥氏体不锈钢，可进行冷轧、冲压等成型操作；当冷变形量超过 10% 时，建议进行固溶退火恢复塑性。

• 焊接：焊接性能优异，适配 TIG、MIG、焊条电弧焊等工艺，推荐使用 ER2209 焊丝、E2209 焊条；无需预热和后热，焊后接头双相组织稳定，耐蚀性与强度接近母材。

Zeron 100 是一款高性能超级双相不锈钢，对应美标 UNS S32760、德标 W.Nr.1.4501，还常被称作 F55 duplex。它有着奥氏体与铁素体各占 50% 的均衡双相组织，兼具高强度和出色的耐腐蚀性，在多种苛刻工业环境中应用广泛，以下是详细介绍：

1. 核心化学成分

   其成分配比精准适配抗腐蚀和高强度需求，部分成分还能针对性提升特定介质耐蚀性，具体质量分数如下：碳≤0.03%、锰≤1.00%、硅≤1.00%、铬 24.00 - 26.00%、镍 6.00 - 8.00%、钼 3.00 - 4.00%、铜 0.50 - 1.00%、钨 0.50 - 1.00%、氮 0.20 - 0.30%，磷≤0.03%，硫≤0.01%，剩余部分为铁。其中铜元素能增强其对硫酸等非氧化性酸的耐蚀性，钨元素则进一步优化了整体耐腐蚀性能。

2. 关键性能指标

   性能类别	具体参数
   物理性能	密度约 7.84g/cm³，20℃时纵向弹性模量为 200GPa，热膨胀系数（20 - 100℃）为 13×10⁻⁶/K，热导率（20℃）15W/(m・K)；本身带有磁性，适用场景需避开对无磁有要求的环境。
   力学性能	固溶退火状态下力学性能优异，屈服强度不低于 550MPa，抗拉强度在 750 - 930MPa 之间，伸长率≥25%，冲击功不低于 100J，硬度*高可达 290HB。相比传统奥氏体不锈钢，它的屈服强度近乎翻倍，还能保持良好的韧性和抗疲劳性。
   耐蚀性能	耐蚀性是其核心优势，点蚀抗力当量值（PREN）超 40，在氯化物环境中抗点蚀、缝隙腐蚀能力极强；能抵御酸性环境中的硫化物应力开裂，也可耐受苛性碱、磷酸等介质腐蚀；同时对海水等盐性环境耐受性出色，可有效避免应力腐蚀开裂问题。

3. 加工工艺与应用场景

• 加工工艺：可加工性较好，能通过常规工艺制成板材、棒材、管材等多种型材，且焊接性能良好，适配各类工程构件的连接需求；通常采用 820℃左右固溶处理 1 小时后快速冷却的工艺，若需优化性能，还可在 750℃左右进行析出硬化处理。不过它的使用温度范围有限，一般在 - 50℃至 280℃之间，超过上限易出现热不稳定性和 σ 相脆化问题。

• 应用场景：广泛应用于石油天然气领域，用于制造开采管线、立管、压力容器等；在海洋工程中，适配海水处理设备、海底构件等；同时也是化工设备、电站脱硫系统、海水淡化装置的理想材料，此外还可用于纸浆漂白系统、矿山耐腐蚀设备以及制药行业的腐蚀环境构件。

SUS32951 是一款高铬钼型双相不锈钢，对应国标牌号 022Cr25Ni5Mo2N，组织由约 50% 铁素体和 50% 奥氏体构成，兼具铁素体不锈钢的高导热性、低膨胀系数，以及奥氏体不锈钢的韧性与耐蚀性，在含氯介质、高温高压等苛刻工况下表现优异。

1. 核心化学成分（质量分数）

该合金成分设计聚焦耐蚀性与力学性能平衡，各元素含量控制如下：

• 碳（C）：≤0.03%，低碳设计减少碳化物析出，避免晶间腐蚀风险

• 硅（Si）：≤1.00%，辅助脱氧，低含量控制防止损害合金韧性

• 锰（Mn）：≤2.00%，改善加工塑性，过量易影响双相组织稳定性

• 磷（P）：≤0.035%，有害杂质，限制含量以降低合金脆性

• 硫（S）：≤0.010%，严格控制，避免影响焊接性能和耐蚀性

• 铬（Cr）：24.00%-26.00%，形成致密氧化膜，是提升抗氧化、耐点蚀的核心元素

• 镍（Ni）：4.50%-6.50%，平衡双相组织比例，增强合金韧性与抗应力腐蚀能力

• 钼（Mo）：1.50%-2.50%，显著提升耐氯离子点蚀、缝隙腐蚀性能

• 氮（N）：0.08%-0.20%，强化奥氏体相，提高合金强度与耐蚀性

• 铁（Fe）：余量，作为合金基体，支撑双相组织结构

2. 关键性能指标

• 力学性能

  室温下抗拉强度≥620MPa，屈服强度≥450MPa，延伸率≥25%，硬度≤290HB；其屈服强度约为普通奥氏体不锈钢的 2 倍，无需热处理即可获得高强度，冷加工后强度可进一步提升。

  耐疲劳性能优异，在交变载荷下不易发生断裂，适配长期动态工作的设备部件。

• 耐腐蚀性能

  高铬钼含量使其在海水、卤水等含氯介质中抗点蚀、缝隙腐蚀能力突出；抗应力腐蚀开裂性能远优于 304、316 等奥氏体不锈钢，可耐受稀硫酸、弱碱等腐蚀介质的侵蚀。

  抗氧化性能良好，在 600℃以下的高温空气环境中能保持稳定，不易发生氧化起皮。

• 物理性能

  密度约 7.85g/cm³，熔点范围 1350-1400℃；20℃时热导率为 20W/(m・K)，线膨胀系数为 12×10⁻⁶/℃，低于奥氏体不锈钢，温度变化时形变更小。

3. 加工与热处理工艺

• 热加工：适宜温度范围为 1100-1200℃，终锻 / 终轧温度不低于 950℃，加工后空冷或水冷，确保双相组织比例均衡；避免在 700-900℃区间长时间保温，防止出现脆性相。

• 冷加工：退火状态下可进行冷轧、冷拔、冲压等操作，变形量不宜过大，否则需进行中间退火处理；冷加工后合金强度提升，但塑性略有下降。

• 热处理：固溶处理温度为 950-1100℃，保温后快速冷却，可获得均匀的铁素体 - 奥氏体双相组织，恢复合金的耐蚀性与韧性；该合金无法通过时效热处理强化。

• 焊接：可采用氩弧焊、焊条电弧焊等工艺，焊接前需将母材预热至 100-150℃，选用匹配的双相不锈钢焊丝；焊接后需进行固溶处理，避免焊接热影响区出现单相组织，影响性能。

AL2205 是应用广泛的双相不锈钢，对应美标 UNS S31803、国标 022Cr22Ni5Mo3N，其组织由约 50% 奥氏体和 50% 铁素体构成，兼具高强度与高耐蚀性，以下是其详细信息：

1. 核心化学成分

   元素	含量范围（质量分数）	元素作用
   铁（Fe）	余量	作为合金基底，与其他元素协同构成双相组织结构
   铬（Cr）	21.0%-23.0%	形成致密氧化膜，是提升合金抗氧化和基础耐蚀性的核心元素，同时稳定铁素体相
   镍（Ni）	4.5%-6.5%	促进奥氏体相形成，平衡双相组织，增强合金的韧性和延展性
   钼（Mo）	2.5%-3.5%	显著提升耐点蚀、缝隙腐蚀能力，尤其增强在含氯介质中的耐蚀性能
   氮（N）	0.08%-0.20%	提高合金的屈服强度和整体强度，同时辅助增强耐蚀性，稳定奥氏体相
   碳（C）	≤0.03%	低碳设计减少碳化物析出，避免损害耐蚀性和焊接性能
   锰（Mn）	≤2.0%	改善加工塑性，过量易影响组织稳定性，故严格控量
   硅（Si）	≤1.0%	辅助脱氧，低含量控制避免降低合金韧性
   磷（P）	≤0.03%	有害杂质，限制含量以防止合金脆化
   硫（S）	≤0.02%	严格控制的有害杂质，避免影响焊接质量和耐蚀性

2. 关键性能指标

• 力学性能：室温下抗拉强度不低于 620MPa，屈服强度不低于 448MPa，延伸率至少 25%；硬度通常在 250 - 300HV 之间。其屈服强度约为传统奥氏体不锈钢的两倍，能在减轻结构重量的同时保障承载能力。

• 耐腐蚀性能：在含氯介质中抗点蚀、缝隙腐蚀能力突出，且能耐受酸碱等多种腐蚀环境，抗应力腐蚀开裂性能远优于普通奥氏体不锈钢，适合在海水、化工酸碱溶液等苛刻环境中使用。

• 其他性能：密度约 7.88g/cm³，20 - 100℃时导热系数为 19.0W/(m・K)；可耐受 300 - 350℃的连续使用温度，超过该温度后组织结构稳定性下降，耐热性能减弱。

3. 主要应用领域

• 海洋工程：适配海水泵壳、海底输油管道、海上平台结构件等，能有效抵御海水长期腐蚀，保障海洋设施的稳定运行。

• 石油化工：用于油气开采设备、加氢处理装置、脱硫装置以及化工反应器、输送管道等，可耐受含硫、含氯的苛刻介质侵蚀。

• 造纸与食品制药：可制造造纸行业的消化器、造纸机部件，也适用于食品加工和制药领域的反应容器、清洗设备，既能抵抗酸性介质腐蚀，又能满足卫生安全要求。

• 通用机械：常用于制造高压工况下的压力容器、热交换器、阀门和泵体等零部件，凭借高强度和耐蚀性延长设备使用寿命。

329 通常指 AISI 329（UNS S32900）双相不锈钢，对应德标 1.4460、国标 0Cr26Ni5Mo2（S22608），是奥氏体 - 铁素体混合结构的不锈钢，核心优势是兼顾高强度与优异的耐蚀性，性价比高，适合高腐蚀、高载荷场景，以下是详细信息：

1. 核心化学成分

   其成分以铬、镍、钼为核心，通过精准配比保障双相结构和性能，参考主流标准的成分范围（质量分数）为：铬（Cr）23.0% - 28.0%、镍（Ni）3.0% - 6.0%、钼（Mo）1.0% - 3.0%；锰（Mn）≤1.50%、硅（Si）≤1.00%、碳（C）≤0.08%，磷（P）≤0.035%、硫（S）≤0.030%，铁（Fe）为余量。高铬钼含量是其抵御腐蚀的关键，低杂质含量则避免影响结构稳定性。

2. 关键性能特点

• 耐蚀性出色：相比 304、316 等常规不锈钢，它抗氯化物应力腐蚀开裂、点蚀和缝隙腐蚀的能力大幅提升，能耐受稀硫酸、磷酸及有机酸；不过在盐酸等强还原性酸中性能有限，更适合中性或弱酸性含氯介质环境。

• 力学性能优异：双相结构赋予其远超普通奥氏体不锈钢的强度，常温下抗拉强度≥620MPa，屈服强度≥450MPa，延伸率≥25%，屈服强度约为普通奥氏体不锈钢的 2 倍，可满足高载荷工况对材料强度的要求。

• 物理与加工性能：密度 7.80g/cm³，熔点 1420 - 1460℃；热加工推荐温度 1000 - 1150℃，加工后需快速冷却，避免在 600 - 900℃区间停留以防脆化。焊接时要控制热输入和层间温度，防止 σ 相析出，保障奥氏体与铁素体的比例平衡，常用 ER2209 等焊材匹配焊接。

3. 主要应用领域

   该材质因性能均衡，广泛应用于多个高腐蚀场景。在化工领域，用于氯化物介质反应器、酸洗槽和热交换器；海洋工程中，适配海水泵阀、船用螺旋桨轴、海底管道支架及海水淡化设备；石油天然气行业里，可制作油气井套管、含硫原油输送管道；此外还用于环保领域的烟气脱硫系统、污水处理设备，以及造纸行业的碱性环境设备部件等。
