- Skip to navigation
- Skip to contents
沉淀硬化钢
沉淀硬化不锈钢（precipitation hardening stainless steel）是指在不锈钢化学成分的基础上添加不同类型、数量的强化元素，通过沉淀硬化过程析出不同类型和数量的碳化物、氮化物、碳氮化物和金属间化合物，既提高钢的强度又保持足够的韧性的一类高强度不锈钢，简称PH钢。沉淀硬化不锈钢根据其基体的金相组织可以分为马氏体型、半奥氏体型和奥氏体型3类。

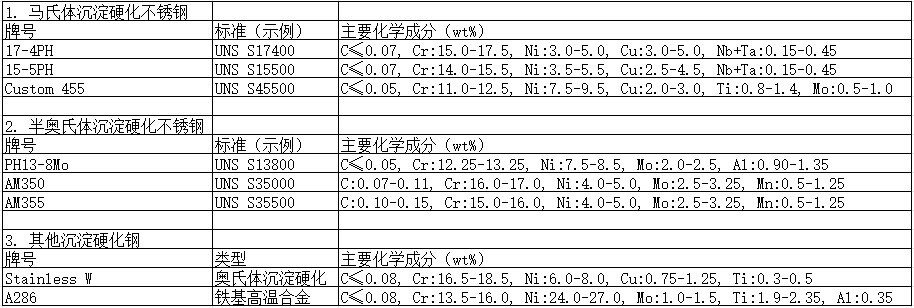

种类及用途
0Cr17NiAl（对应旧国标牌号，新国标统一为 05Cr17Ni4Cu4Nb 系列相关衍生型，美标近似 A286 衍生级）是一款 半奥氏体沉淀硬化不锈钢，通过 “奥氏体化 - 固溶 - 时效” 工艺析出金属间化合物实现强化，兼具良好的耐蚀性、中等强度和优异的加工成型性，适配中低温腐蚀工况，以下是详细信息：
1. 核心化学成分（质量分数）
该合金成分设计聚焦 “耐蚀 + 沉淀强化” 双重需求，各元素配比精准：
2. 关键性能指标
（1）力学性能（依赖热处理状态，典型值如下）
该合金时效后强度显著提升，且低温韧性良好，在 - 50℃环境下延伸率仍保持 10% 以上，不易脆断；室温弹性模量约 200GPa，兼具强度与抗变形能力。
（2）耐腐蚀性能
铬元素形成的钝化膜使其耐蚀性优于普通马氏体不锈钢，可耐受大气、淡水、海水、中性盐溶液及稀有机酸、弱碱介质的腐蚀；在潮湿环境、轻微腐蚀的工业气氛中稳定性良好，抗应力腐蚀开裂性能优于 304 不锈钢，但不适用于强氧化性酸（如浓硝酸）、强还原性酸（如盐酸）及高氯浓度苛刻腐蚀工况。
（3）物理性能
3. 加工与热处理工艺
（1）热加工
热加工温度范围为 1000-1150℃，终锻 / 终轧温度不低于 900℃，加工后空冷或水冷，避免在 700-900℃区间长时间保温，防止提前析出强化相导致加工困难；热加工后需及时进行固溶处理，消除加工应力。
（2）冷加工
固溶态的 0Cr17NiAl 塑性优异，可进行冷轧、冷拔、冲压、折弯等操作，适合制造薄壁件、复杂形状构件；冷加工变形量超过 30% 时，建议进行中间固溶处理，消除加工硬化，避免开裂。
（3）热处理（核心强化流程）
（4）焊接性能
焊接适配性良好，可采用钨极氩弧焊（TIG）、焊条电弧焊等常规工艺；焊接前需将母材预热至 150-200℃，选用匹配的不锈钢焊丝（如 ER308L 改良型）；焊接后需进行时效处理，恢复接头强度，避免焊接应力导致腐蚀开裂。
4. 主要应用领域
17-4PH（对应国标 05Cr17Ni4Cu4Nb、美标 UNS S17400）是一款经典的马氏体沉淀硬化不锈钢，通过铜与铌的沉淀析出相实现强化，兼具奥氏体不锈钢的耐蚀性和马氏体不锈钢的高强度，无需复杂热处理即可获得优异综合性能，广泛应用于航空航天、石油化工、医疗器械等领域。
1. 核心化学成分（质量分数）
该合金成分设计聚焦强度与耐蚀性的平衡，各元素含量控制如下：
2. 关键性能指标
（1）力学性能（不同热处理状态下差异显著）
17-4PH 的强化主要依赖 固溶 + 时效 处理，典型状态下性能如下：
该合金室温强度可达 1100MPa 以上，且低温韧性良好，在 - 50℃环境下仍能保持稳定的力学性能。
（2）耐腐蚀性能
铬元素形成的钝化膜使其耐蚀性优于普通马氏体不锈钢，可耐受大气、淡水、海水、稀酸等介质的腐蚀；在温和的氧化性介质中表现稳定，但不适用于强氧化性酸（如浓硝酸）和强还原性酸（如盐酸）环境。抗应力腐蚀开裂性能良好，时效处理后耐蚀性进一步提升，适合在腐蚀与载荷并存的工况下使用。
（3）物理性能
3. 加工与热处理工艺
（1）热加工
热加工温度范围为 1040-1200℃，终锻 / 终轧温度不低于 900℃，加工后空冷或风冷，可获得过饱和固溶体组织；避免在 700-900℃区间长时间保温，防止提前析出相导致强度下降。
（2）冷加工
固溶处理后的 17-4PH 塑性良好，可进行冷轧、冷拔、冲压等操作；冷加工变形量超过 20% 时，建议进行中间固溶处理，消除加工硬化。
（3）热处理（核心强化流程）
（4）焊接性能
可采用氩弧焊、焊条电弧焊等工艺，焊接前需将母材预热至 150-200℃，选用匹配的不锈钢焊丝；焊接后需进行时效处理，恢复接头强度，避免焊接应力导致开裂。
4. 主要应用领域
ER385 是一款匹配 904L/F904L 不锈钢的焊丝，属于超低碳奥氏体不锈钢焊丝，专门用于 904L/F904L 不锈钢母材的焊接，也可用于同类型超级奥氏体不锈钢之间的对接焊。
核心特点
与母材的匹配关系
一、产品介绍
0Cr12Mn5Ni4Mo3Al（规范牌号，又称69111）是我国自主研发的节镍型半奥氏体沉淀硬化不锈钢，核心特点为通过铬、锰、镍、钼、铝的多元合金配比，实现“固溶态易加工、热处理后高强度”的性能调控，兼具优良的中低温韧性、高温强度及一定的耐蚀性。该合金严格遵循GJB 3320-1998等军用标准要求，专为500℃以下中温高强度工况设计，是航空、航天领域制造关键紧固件、弹性元件及结构部件的核心材料，也可用于化工设备等中温耐蚀工况。
0Cr12Mn5Ni4Mo3Al以铁为基体，搭配11.0-12.0%的铬构建基础抗氧化与耐蚀体系，通过4.4-5.3%的锰与4.0-5.0%的镍协同稳定奥氏体组织，借助2.7-3.3%的钼提升耐点蚀与耐缝隙腐蚀能力，以0.5-1.0%的铝实现沉淀硬化强化。其固溶状态下组织为奥氏体+5%-20%δ-铁素体，具备优良的加工成形性与焊接性能；经冷变形、冷处理及时效处理后，组织转变为马氏体+沉淀硬化相，强度大幅提升（抗拉强度可≥1500MPa）。该合金马氏体转变温度Ms点接近0℃，无需高温调整处理即可避免晶界碳化物析出，保持较高韧性，适配航空航天等对可靠性要求极高的领域。
二、核心成分表（化学成分）
元素 | 含量百分比（wt%） | 功能说明 |
C（碳） | ≤0.09 | 严格低含量控制，避免晶界碳化物析出，保障焊接热影响区韧性，降低晶间腐蚀风险 |
Cr（铬） | 11.0～12.0 | 核心耐蚀与抗氧化元素，在表面形成致密氧化膜，提升基础耐蚀性与高温抗氧化能力 |
Mn（锰） | 4.4～5.3 | 节镍元素，与镍协同稳定奥氏体组织，优化固溶态加工性能，降低材料成本 |
Ni（镍） | 4.0～5.0 | 稳定奥氏体结构的关键元素，提升材料韧性与低温性能，辅助调控马氏体转变温度 |
Mo（钼） | 2.7～3.3 | 强化耐蚀性，提升抗点蚀、缝隙腐蚀能力，同时增强高温强度与耐磨性 |
Al（铝） | 0.5～1.0 | 核心沉淀硬化元素，通过时效处理形成强化相，显著提升材料热处理后的强度与硬度 |
Si（硅） | ≤0.8 | 辅助提升高温抗氧化性能，优化冶炼与加工工艺性能，低含量控制避免韧性下降 |
S（硫） | ≤0.025 | 严格控制的杂质元素，避免影响焊接性能与韧性，防止产生焊接缺陷 |
P（磷） | ≤0.025 | 杂质元素，低含量控制以保障材料韧性，避免晶界脆化风险 |
Fe（铁） | 余量 | 基体元素，构建合金基本结构，平衡各元素作用以保障整体性能稳定 |
三、核心性能说明
0Cr12Mn5Ni4Mo3Al通过沉淀硬化机制实现性能调控，在不同热处理状态下展现差异化性能，核心参数及说明如下：
（一）力学性能（不同热处理状态）
RH制度（1050℃固溶+(-78℃)冷处理+520℃时效）：抗拉强度≥1500MPa，屈服强度≥1380MPa，延伸率≥10%，硬度≥45HRC，适用于对强度要求极高的航空紧固件；
TH制度（1050℃固溶+760℃调整+560℃时效）：抗拉强度≥1200MPa，屈服强度≥1080MPa，延伸率≥12%，兼顾强度与韧性，适配结构部件；
CH制度（1050℃固溶+冷变形+520℃时效）：抗拉强度≥1400MPa，屈服强度≥1270MPa，延伸率≥11%，通过冷变形进一步提升强度；
固溶态：抗拉强度≥600MPa，屈服强度≥250MPa，延伸率≥40%，具备优良的加工成形性。
化学成分:
15-5PH含碳(C)0.07,
硅(Si)1.00,
锰(Mn)1.00,
磷(P)0.040,
硫(S)0.030,
镍(Ni)3.50-5.50,
铬(Cr)14.00-15.50,
铜(Cu)2.50-4.50,
铌(Nb)0.15-0.45,
其他-.
机械性能
抗拉强度σb(MN/m2) >=550
屈服强度σs(MN/m2) >=200
伸长率δ5（%）〉=40
收缩率ψ（%）〉=55
硬度 ：≤187HB;≤90HRB;≤200HV
如果用于700℃的高温，15-5PH 应该是可以胜任的，因为它既是奥氏体不锈钢，又是应用很广泛的奥氏体热强钢，不过*好不要超过750℃，其热处理为固溶处理，即加热至1000℃以上，保温一定时间 后水淬，再采用高于使用温度60~100℃做时效等。
理论重量公式:
板材计算：长*宽*厚度*密度/1000000=重量/KG
棒材计算：半径*半径*3.14*密度/1000000=重量/KG
板材密度：7.93
棒材密度：7.93
