0Cr21Al6Nb 高温电热合金

• 铬（Cr）：20.0%~22.0%，高温下在合金表面形成致密的 Cr₂O₃氧化膜，阻挡基体氧化腐蚀，是保障耐蚀性的核心元素。

• 铝（Al）：5.0%~7.0%，与铬协同生成 Cr₂O₃-Al₂O₃复合氧化膜，大幅提升高温抗氧化能力，同时提高合金电阻率，适配电热转换需求。

• 铌（Nb）：0.5%~1.0%，关键强化元素，能细化晶粒、形成稳定的金属间化合物，显著提升合金高温强度和抗蠕变性能，避免发热元件高温下垂。

• 铁（Fe）：余量，作为合金基体，承载铬、铝、铌等功能元素，维持材料力学结构与加工性能。

• 碳（C）：≤0.06%，低碳设计防止高温下碳化物析出，避免晶界脆化，延长元件使用寿命。

• 锰（Mn）：≤0.70%，改善热加工塑性，降低热轧、锻造过程中的开裂风险。

• 磷（P）≤0.025%、硫（S）≤0.025%，严格管控有害杂质，防止晶界脆化，保障材料韧性与使用可靠性。

• 物理性能：密度约 7.1g/cm³，熔点 1480~1520℃；20℃时电阻率 1.45~1.55μΩ・m，电阻温度系数小，电热性能稳定；20~1000℃线膨胀系数约 14.0×10⁻⁶/℃；大气环境下*高长期使用温度 1300℃，短期极限使用温度 1350℃。

• 机械性能（室温退火态）：抗拉强度 550~750MPa，屈服强度≥380MPa，延伸率≥12%；高温强度突出，1200℃时抗拉强度仍保持在 100MPa 以上，抗蠕变性能优于 0Cr25Al5。

• 特殊性能：高温抗氧化性优异，1200℃下长期使用氧化速率低；抗硫腐蚀性良好，适配含硫气氛的工业窑炉；居里点约 550℃，低于该温度呈铁磁性，高于该温度磁性消失；对氯、氟等卤族元素敏感，易受腐蚀。

• 加工性能：退火态塑性良好，可通过冷轧、冷拉制成丝材、带材，也能绕制成螺旋形发热元件；焊接适配电弧焊、氩弧焊，焊接前需清理接头氧化皮；切削加工时需使用冷却润滑剂，防止高温氧化影响加工质量。

• 热处理工艺

• 固溶处理：加热温度 1100~1150℃，保温后快速冷却，获得均匀晶粒组织，提升塑性与电阻率稳定性。

• 去应力退火：冷加工后的元件，在 750~850℃退火，消除残余应力，防止高温使用时变形。

• 再结晶退火：冷变形量较大时，采用 880~920℃退火，恢复材料塑性，便于二次加工。

0Cr25Al5 高温电热合金

• 铬（Cr）：23.0%~26.0%，高温环境下在合金表面形成致密的 Cr₂O₃氧化膜，阻挡基体被氧化腐蚀，是保障材料高温耐蚀性的核心元素。

• 铝（Al）：4.5%~6.5%，与铬协同生成稳定的 Al₂O₃复合氧化膜，进一步强化高温抗氧化能力，同时提升合金的电阻率，适配电热元件的功能需求。

• 铁（Fe）：余量，作为合金基体，承载铬、铝等功能元素，维持材料的力学结构完整性与加工性能。

• 碳（C）：≤0.06%，低碳设计避免高温下碳化物在晶界析出，防止材料脆化，延长电热元件的使用寿命。

• 锰（Mn）：≤0.70%，优化合金的热加工塑性，降低热轧、锻造过程中的开裂风险，提升成型工艺稳定性。

• 磷（P）≤0.025%、硫（S）≤0.025%，严格管控有害杂质含量，防止晶界脆化，保障合金的韧性与使用可靠性。

• 物理性能：密度约 7.1g/cm³，熔点 1500℃左右；20℃时电阻率为 1.35~1.45μΩ・m，软态丝材电阻率稳定在 1.42±0.07μΩ・m，电阻温度系数小，电热转换效率稳定；20℃时热膨胀系数约 13.5×10⁻⁶/℃；居里点约 500℃，低于该温度呈铁磁性，高于该温度磁性消失。

• 机械性能（室温退火态）：抗拉强度 490~735MPa，屈服强度≥345MPa，塑性良好，便于加工成型；冷加工后材料会出现加工硬化，硬度显著提升，可根据需求调整加工工艺以匹配不同强度要求。

• 特殊性能：大气环境下*高长期使用温度可达 1250℃，短期极限使用温度 1300℃；高温抗氧化性优异，表面氧化膜附着力强，不易脱落；抗硫腐蚀性良好，优于传统镍铬电热合金；但对氯、氟等卤族元素敏感，这类介质易破坏氧化膜，导致材料腐蚀失效。

• 加工性能：退火态材料塑性良好，可通过冷轧、冷拉工艺制成丝材、带材，也能绕制成螺旋形等复杂形状的发热元件；焊接适配电弧焊、气体保护焊等工艺，焊接前需清理接头表面的氧化皮，避免影响焊接质量；切削加工时需使用冷却润滑剂，防止加工过程中温度过高导致材料表面氧化。

• 热处理工艺

• 固溶处理：加热温度控制在 1100~1150℃，保温后快速冷却，获得均匀的晶粒组织，提升材料的塑性与电阻率稳定性。

• 去应力退火：对于冷加工后的元件，可在 700~800℃进行退火处理，消除加工残余应力，防止元件在高温使用时变形。

• 再结晶退火：冷变形量较大时，采用 850~900℃退火，恢复材料的塑性，便于后续二次加工。

0Cr27Al7Mo2 高温电热合金

• 铬（Cr）：26.5%~27.8%，高温下形成致密的 Cr₂O₃氧化膜，阻挡基体被氧化腐蚀，是保障抗氧化性的核心元素。

• 铝（Al）：6.0%~7.0%，与铬协同形成 Cr₂O₃+Al₂O₃复合氧化膜，大幅提升合金在 1400℃极端高温下的抗氧化能力，延长使用寿命。

• 钼（Mo）：约 2.0%，提升合金高温强度，抑制高温下的蠕变与下垂变形；同时细化晶粒，增强合金在含硫气氛中的抗腐蚀能力。

• 铁（Fe）：余量，作为合金基体，承载铬、铝、钼等功能元素，维持材料力学结构完整性。

• 碳（C）：≤0.08%，低碳设计避免碳化物析出破坏氧化膜连续性，防止高温下晶界脆化，保障结构稳定性。

• 稀土元素：微量添加，优化氧化膜附着性，进一步提升高温抗氧化性能和抗热震性。

• 杂质元素：氧、氮等含量≤0.03%，严格管控避免形成气孔、夹杂等缺陷，保障材料纯净度。

• 物理性能：密度 7.1~7.2g/cm³；20℃时电阻率 1.53±0.07μΩ・m，电阻温度系数小，电热性能稳定；20~1000℃线膨胀系数 16.0×10⁻⁶/℃；大气环境下*高长期使用温度 1400℃，短期使用温度可达 1350℃。

• 机械性能（室温）：抗拉强度 680~830MPa，屈服强度 300~400MPa，延伸率≥10%；布氏硬度 200~260HB，兼具强度与塑性，成型加工时不易脆断。

• 特殊性能：1200℃下氧化速率＜0.5g/m²・h，抗氧化性远超普通电热合金；抗硫腐蚀性良好，适配含硫的高温工业窑炉工况；电阻稳定性强，长期使用后电阻率变化率低。

• 热加工：锻造开坯温度控制在 1100~900℃，避开低温脆性区间；可通过热轧、挤压等工艺制成棒材、带材、线材，成型后需缓慢冷却，避免产生残余应力。

• 冷加工：可进行冷轧、冷拉等成型操作，加工硬化倾向适中，复杂成型需进行中间退火处理。

• 焊接：适配氩弧焊、电阻焊工艺，焊接时需采用同材质焊丝，焊后需去除表面氧化皮，避免影响使用性能。

• 热处理

• 固溶处理：1100~1300℃加热保温后快速冷却，获得均匀的晶粒组织，提升高温性能。

• 时效处理：固溶后在 800~900℃保温时效，进一步强化合金强度与稳定性。

• 去应力退火：800℃以下加热保温，消除加工残余应力，防止后续使用中变形。

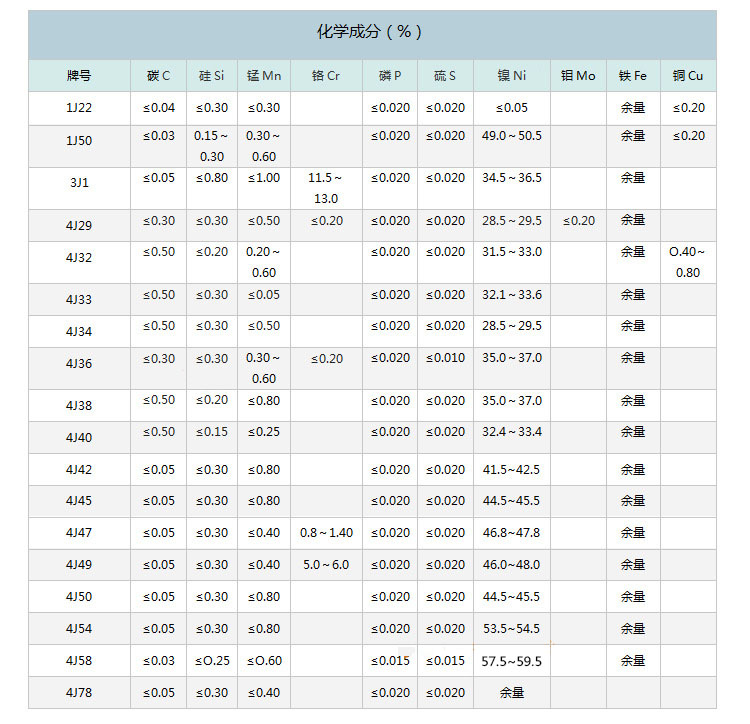

1J54 高精密软磁合金产品介绍

一、核心化学成分

1. 镍（Ni）：53.5%~55.5%，核心软磁元素，奠定高磁导率与低磁滞损耗的基础。

2. 铁（Fe）：余量，作为合金基体，平衡磁性能与力学性能。

3. 钼（Mo）：0.3%~0.7%，细化晶粒，抑制高温下晶粒粗化，提升材料稳定性。

4. 硅（Si）、锰（Mn）：均≤0.3%，辅助脱氧提升纯净度，减少杂质对磁性能的影响。

5. 碳（C）、硫（S）、磷（P）：均≤0.03%，严格管控有害元素，避免损害高磁导率与低矫顽力特性。

二、关键性能指标

1. 物理性能：密度约 8.2~8.25g/cm³，居里温度约 500℃，电阻率 45μΩ・cm，能有效降低高频涡流损耗；-50℃至 200℃区间弹性模量温度系数稳定，振动环境适应性强。

2. 机械性能（退火态）：抗拉强度 485~520MPa，屈服强度 320±15MPa，延伸率 35%~42%，维氏硬度 HV135~145；疲劳极限 220MPa（10⁷循环周次），塑性良好且结构强度均衡。

3. 磁性能：初始磁导率≥25mH/m（典型值可达 120000mH/m），*大磁导率可达 125mH/m 以上，矫顽力≤12A/m（典型值≤1.2A/m），饱和磁感应强度约 1.5T，磁滞回线狭窄，能量损耗低。

三、加工与供应特性

1. 加工性能：冷加工特性良好，冷轧变形量建议控制在 20%~50%，成型后需经 800~900℃退火（保温 1~2 小时）消除应力，恢复*佳磁性能；可进行冲压、剪切、焊接（需保护气体）与切削加工，焊接后需做好表面处理。

2. 供应形态：涵盖 0.002mm 起的超薄带材、5~50mm 中厚板材、线材及棒材，尺寸可定制，生产采用真空感应熔炼工艺，保障材料高纯度。

1J66 恒磁导率软磁合金产品介绍

一、核心化学成分

1. 镍（Ni）：64.5%-66.5%，核心合金元素，助力形成奥氏体基体，是提升饱和磁感应强度与合金耐蚀性的关键；

2. 铁（Fe）：余量，作为合金基体，平衡材料成本与基础力学性能；

3. 锰（Mn）：0.3%-1.1%，不同配方占比略有差异，主要作用是改善热加工塑性，避免晶界出现脆性问题；

4. 微量合金：部分变体含 1.8%-2.2% 的钼或少量铝、铬，用于细化晶粒，增强高温抗氧化性；

5. 杂质管控：碳≤0.03%，硫、磷均≤0.02%，减少晶间析出物，避免磁性能与力学性能受损。

二、关键性能指标

1. 物理性能：密度约 8.25 - 8.3g/cm³，居里点约 600℃，100℃时热导率 16W/(m・K)，电阻率≥1.15Ω・mm²/m，能有效降低高频涡流损耗；

2. 机械性能：时效强化后硬度可提升至 200HB，戴氏硬度≤220HB，支持多种切割、冲压工艺，加工塑性较好；

3. 磁性能：饱和磁感应强度≥1.6T，初始磁导率≥8000H/m，矫顽力通常小于 10A/m；20kHz 下磁滞损耗≤15W/kg，且在 - 50℃至 200℃范围内磁导率波动≤3%，磁性能稳定性极强。

三、加工与应用特性

1. 加工工艺：采用真空电弧熔炼保障高纯度，成型后需经 700 - 900℃保温缓冷退火消除内应力；若需提升硬度，可在 450 - 550℃时效 2 - 4 小时；焊后需酸洗钝化恢复耐蚀性；

2. 供应形态：形态丰富，涵盖 0.1 - 50mm 板材、Φ5 - 300mm 棒材、线材及复杂锻件等，适配不同加工需求；

3. 适用场景：适配 5G 基站滤波器、宽带变压器铁芯等通信与电力电子器件，也用于航空航天领域的抗辐射磁芯阵列、医疗设备中的 MRI 磁屏蔽，还可制造磁放大器、精密电流互感器等元件。

1J76 精密软磁合金产品介绍

一、核心化学成分

1. 镍（Ni）：75%~78%，核心软磁元素，奠定高磁导率与低磁滞损耗的基础。

2. 铬（Cr）：约 5%，形成致密氧化膜提升耐蚀性，保障潮湿环境下磁性能稳定。

3. 铜（Cu）：约 4%，细化晶粒，抑制高温退火时晶粒粗化，优化磁畴结构均匀性。

4. 铁（Fe）：余量，作为合金基体，与镍协同平衡磁性能与力学性能。

5. 碳（C）：≤0.03%，低含量控制避免碳化物析出，减少磁性能损耗。

6. 硫（S）：≤0.02%，严格管控有害元素，避免增加合金脆性。

7. 锰（Mn）、硅（Si）：微量添加，辅助改善加工成型性，不影响核心磁性能。

二、关键性能指标

1. 物理性能：密度约 8.6g/cm³，居里温度 350~360℃，电阻率 0.6μΩ・m，磁致伸缩系数≈5×10⁻⁶，-50℃~120℃环境下磁性能衰减率低于 5%。

2. 机械性能（退火态）：抗拉强度 450~550MPa，屈服强度 250~350MPa，延伸率≥30%，硬度 HV 160~220，塑性良好，易于冲剪、绕制加工。

3. 磁性能：初始磁导率≥35000H/m，*大磁导率≥100000H/m，矫顽力≤2A/m，饱和磁感应强度 0.75~0.8T，50Hz 频率下损耗角正切值≤0.002，磁滞回线狭窄。

三、加工与供应特性

1. 加工性能：对机械应力敏感，成型后需经 1100~1200℃氢气或真空高温退火，冷却至 600℃后按 100~200℃/h 速率降温，消除应力以恢复*佳磁性能；可进行冷轧、拉拔、冲压等加工，焊接性能良好。

2. 供应形态：涵盖 0.03~2.5mm 带材、0.15~6.0mm 线材、板材及棒材，宽度与长度可定制，符合 GB/T 15018、GB/T 32286.1 等标准。
