Aermet100‌ 是一种由美国空军研究实验室（AFRL）与 NASA 在 1990 年代联合研发的 ‌超高强度马氏体时效钢‌，以其卓越的强度-韧性匹配而著称，广泛应用于航空航天、国防等高端领域。

‌核心特性‌

‌超高强度‌：抗拉强度可达 ‌1930–2070 MPa‌（约 280–300 ksi）‌‌

‌高断裂韧性‌：断裂韧性大于 ‌110 MPa·m¹/²‌ ‌‌

‌良好抗疲劳与抗应力腐蚀开裂能力‌ ‌‌

‌密度‌：‌7.9 g/cm³‌ ‌‌

‌硬度‌：经标准热处理后可达 ‌HRC 53–54‌ ‌‌

‌典型化学成分（wt%）‌

元素含量范围

‌C‌0.21–0.25% ‌‌

‌Co‌13.0–14.0% ‌‌

‌Ni‌11.0–12.0% ‌‌

‌Cr‌2.9–3.3% ‌‌

‌Mo‌1.1–1.3% ‌‌

‌Fe‌余量

其他（Mn、Ti、Al、Si 等）≤0.1% 或更低

注：部分资料 ‌‌

 报道为 C 0.23%、Co 13.4%、Ni 11.1%、Cr 3.1%、Mo 1.2%，属典型值。

‌热处理工艺（标准）‌

‌固溶处理‌：‌885°C ± 14°C × 1 小时‌（1625°F ± 25°F）‌‌

‌淬火‌：‌油冷或风冷‌（避免水淬），在 1–2 小时内冷却至 ‌66°C（150°F）‌ ‌‌

‌冷处理‌：‌-73°C（-100°F）× 1 小时‌，以促进残余奥氏体转变 ‌‌

‌时效（回火）‌：‌482°C ± 6°C × 5 小时‌（900°F ± 10°F）‌‌

此工艺可获得*佳强度与韧性的平衡 ‌‌

‌相关标准与规范‌

‌UNS 编号‌：K92580 ‌‌

‌美国材料标准‌：‌AMS 6532‌ ‌‌

‌中国国军标‌：‌GJB 9450-2018‌ ‌‌

‌补充说明‌

Aermet100 ‌不属于耐蚀合金‌，在潮湿环境中使用需采取密封或涂层防护 ‌‌

可通过 ‌粉末冶金‌ 或 ‌激光增材制造‌ 工艺制备复杂构件 ‌‌

国内常称其为 ‌A100 钢‌，但“100 钢”并非标准牌号，正式名称应为 ‌Aermet100‌ 或 ‌A-100

钛丝

1. 分类及牌号

• 纯钛丝：按杂质含量和力学性能分为 TA1、TA2、TA3、TA4 等牌号，牌号数字越大，纯度略低、强度越高。其中 TA1、TA2 纯度高、塑性好，是*常用的纯钛丝牌号。

• 钛合金丝：加入铝、钒、钼、镍等合金元素强化性能，常见牌号有 TC4（Ti-6Al-4V）、TC1、TC2 等。TC4 钛合金丝强度远高于纯钛丝，是工业和医疗领域的主流合金钛丝。

2. 核心性能特点

• 物理性能：纯钛密度约 4.51g/cm³，仅为钢的 60%，属于轻质金属；熔点高达 1668℃，热膨胀系数低，尺寸稳定性好；无磁性，适配对磁性敏感的工况。

• 力学性能：纯钛丝（TA2）室温抗拉强度≥345MPa，延伸率≥20%，塑性优异便于加工；TC4 钛合金丝抗拉强度≥860MPa，强度接近高强钢，且比强度远超钢和铝合金。

• 耐腐蚀性：钛表面能快速形成致密的 TiO₂钝化膜，在海水、酸碱溶液、盐雾等腐蚀环境中稳定性极强，耐蚀性优于不锈钢、铜等金属，仅不耐氢氟酸、浓盐酸等少数介质。

• 生物相容性：纯钛和 TC4 钛合金无毒、无致敏性，与人体组织和骨骼的亲和性好，不会引发排异反应。

3. 加工工艺

• 原料制备：以海绵钛为原料，经真空电弧炉熔炼制成钛锭，保障材料纯度。

• 塑性加工：钛锭经锻造、热轧制成钛棒，再通过冷拉拔工艺逐步拉制成不同直径的钛丝，大直径钛丝可采用温拉拔减少加工难度。

• 热处理：冷拉拔后的钛丝会产生加工硬化，需进行退火处理，纯钛退火温度 600~700℃，TC4 合金约 700~800℃，以此恢复塑性并消除残余应力。

• 表面处理：可通过酸洗去除表面氧化皮，或进行抛光、镀膜处理，提升表面光洁度和耐蚀性。

4. 常见规格及用途

2.4867 对应 UNS N06004 牌号，也就是常说的镍铬 60 合金，是一款兼具优异耐高温氧化性、强耐蚀性和稳定力学性能的奥氏体镍基合金，*高可适配 1150℃的高温工况，在电热元件制造和强腐蚀工业场景中应用广泛，以下是详细技术信息：

1. 核心化学成分（质量分数）

   该合金成分以镍铬为基础，搭配少量辅助元素保障性能，具体配比为：镍 55.0%-61.0%、铬 15.0%-18.0%、铁为余量，同时包含 0.75%-1.60% 的硅，且严格控制杂质含量，碳≤0.08%、锰≤0.60%、磷≤0.020%、硫≤0.015%，铝≤0.50%。其中高镍含量稳定奥氏体组织，提升合金韧性与抗腐蚀能力；铬元素形成致密氧化膜，强化高温抗氧化性；适量硅则进一步优化高温环境下的耐蚀稳定性。

2. 关键性能参数

• 物理性能：密度为 8.20g/cm³，熔点约 1390℃；室温下电阻率 1.12μΩ・m，能满足电阻元件的性能需求；热导率 13W/(m・K)，比热容 0.46J/(g・K)，20 - 1000℃区间的平均热膨胀系数为 17.0×10⁻⁶/℃，热稳定性出色，高温下尺寸变形量小；金相组织为奥氏体，仅呈微弱磁性。

• 力学性能（室温退火态）：不同形态的合金力学性能略有差异，直径大于 3.00mm 的线材和厚度大于 0.20mm 的带材，抗拉强度≥600MPa，延伸率≥25%；直径 0.10 - 3.00mm 的线材和厚度≤0.20mm 的带材，延伸率≥20%，退火态下兼具一定强度和良好塑性，便于后续加工成型。

• 耐蚀与耐高温性能：耐水性腐蚀能力优异，能有效避免与液体介质接触时的变形问题。尤其在湿氯环境中表现突出，是该工况下的优质耐蚀金属；在海水、硫酸、盐酸等介质中腐蚀率极低，仅在氢氟酸环境中随温度升高耐蚀性略有下降。同时耐高温氧化性强，*高使用温度可达 1150℃，在此温度下可连续服役 80 小时以上。

3. 加工与热处理工艺

• 加工性能：可焊性优良，能适配常见的焊接工艺，焊接后接头性能稳定，不易出现开裂等缺陷；退火态下可塑性较好，可加工成线材、带材等多种形态，适合制作各类异形电热元件和腐蚀工况部件。不过因电阻率较高，切削加工时需搭配专用刀具并做好冷却，避免加工硬化导致刀具磨损。

• 热处理工艺：核心工艺为固溶处理，需加热至 1150℃以上，保温后快速冷却，以此维持单相奥氏体组织，防止形成不利相影响性能。退火处理则可改善加工过程中产生的应力与组织不均问题，保障后续加工的尺寸精度和性能一致性。

4. 典型应用场景

• 电热元件领域：是家用和工业电热设备的核心材料，常用于制作电烤箱、烤面包机、管状加热器、风扇加热器、干手器等的加热部件，也可用于电位器、重型电阻器等电子元件，凭借稳定的电阻率和耐高温性保障发热效率与使用寿命。

• 强腐蚀工业领域：适配石油化工中的湿氯处理、氧化性氯化物介质设备，以及湿法磷酸、氢氟酸相关的反应装置；同时也用于核燃料生产、烟气脱硫等严苛工况，能抵御多种强酸和氯化物的腐蚀，延长设备服役周期。

NS3203（又称 NS323）属于哈氏合金 B 系列改进型的镍基耐蚀合金，对应美标 UNS N10675、德标 W.Nr.2.4600，相比哈氏 B2 合金，它在热稳定性、焊接性能和抗腐蚀能力上均有显著提升，专为强还原性腐蚀环境设计，以下是详细介绍：

1. 核心化学成分：该合金以镍和高比例钼为核心成分，严格控制杂质含量来保障性能，各成分质量分数为：镍（Ni）作余量（约 65%-68%），钼（Mo）27.0%-32.0%，铬（Cr）1.0%-3.0%，铁（Fe）1.0%-3.0%；同时限制碳（C）≤0.01%、锰（Mn）≤0.30%、硅（Si）≤0.10%，铝（Al）≤0.50%，钛（Ti）≤0.20%，硫（S）和磷（P）等有害杂质含量也极低。这种配比能大幅降低金属间有害相的形成概率，提升合金整体稳定性。

2. 关键性能指标

   性能类别	具体参数
   物理性能	密度 9.22g/cm³，熔点约 1370 - 1418℃，20 - 100℃区间的热膨胀系数为 10.6μm/m・℃，在 700℃以上的中温区域仍能保持良好韧性，短时处于 700℃环境中性能不会明显衰减。
   力学性能	固溶处理后抗拉强度可达 94kN/mm²，冷态变形率增加会进一步提升其硬度与抗拉、屈服强度；同时具备不错的韧性，在加热及各类热循环过程中，韧性表现优于哈氏 B2 合金。
   耐蚀性能	核心优势是耐强还原性介质腐蚀，对任意温度和浓度的盐酸都有极佳抗蚀性，同时能耐受硫酸、磷酸、乙酸等非氧化性介质侵蚀。此外，它对点蚀、应力腐蚀开裂、刀状腐蚀以及焊接热影响区的腐蚀均有高抗力，不过要避开含三价铁盐或二价铜盐的环境，这类物质会加速合金腐蚀。

3. 加工工艺特点

• 冷热加工：热加工可在 1230℃充分均热后开展锻造等工艺；冷加工可采用常规技术，但因加工硬化速度较快，若变形率较大，需分步成形并配合中间固溶热处理，固溶温度控制在 1060 - 1080℃。

• 热处理：推荐固溶处理温度为 1060 - 1080℃，处理后需通过浸入法或均匀喷淋法快速水冷，同时要避免合金接触硫、磷等低熔点金属，炉气保持微还原性为宜。

• 焊接：适配氩弧焊、气体保护电弧焊等工艺，严禁使用氧乙炔焊和埋弧焊。焊接时需严格控制层间温度低于 93℃，减少热量过度输入，保证焊缝清洁，以此避免焊缝性能受损。

4. 主要应用领域：其应用场景多聚焦于强腐蚀工况，在化工与石化领域，常用于制造接触盐酸、硫酸等强酸介质的反应釜、换热器、管道等设备；在能源制造领域，可用于高温锅炉加热元件、燃烧器等部件；在航空航天领域，适配发动机涡轮叶片、喷气管道等需耐受复杂工况的关键部件；此外，还能用于海洋工程中抵御海水腐蚀的深海勘探设备、海上平台部件，以及污染控制领域的环保设备关键结构件。

NS3304 是超低碳型镍 - 铬 - 钼 - 钨系镍基耐蚀合金，对应美标牌号 Hastelloy C - 276（UNS N10276），其超低的碳、硅含量设计，大幅提升了抗晶间腐蚀能力，在氧化和还原环境中均有优异耐蚀性，以下是详细介绍：

1. 核心化学成分

   该合金以镍为基体，搭配高比例钼、钨强化耐蚀性，各成分质量分数把控严格：镍（Ni）为余量，铬（Cr）14.5%-16.5%，钼（Mo）15.0%-17.0%，钨（W）3.0%-4.5%，铁（Fe）4.0%-7.0%；同时严格限制杂质含量，碳（C）≤0.02%、硅（Si）≤0.08%、锰（Mn）≤1.0%、钒（V）≤0.35%，这种配比既能避免焊接时有害相析出，又能保障合金整体耐蚀性与组织稳定性。

2. 关键性能指标

   性能类别	具体参数
   物理性能	密度约 8.83 - 8.9g/cm³，熔点处于 1323 - 1371℃之间；100℃时热导率约 11.1W/(m・K)，24 - 100℃区间热膨胀系数为 11.2μm/m・℃，弹性模量 206 - 210GPa，*高使用温度可达 980℃。
   力学性能	室温下抗拉强度≥690MPa，屈服强度≥283MPa，延伸率≥40%，布氏硬度通常≤200HB；高温下性能稳定，650 - 800℃时抗拉强度仍能保持在 650 - 800MPa；且低温韧性出色，-50℃时冲击功仍超 100J，能应对复杂应力工况。
   耐蚀性能	耐蚀性是其核心优势，临界点蚀温度≥120℃，抗点蚀、缝隙腐蚀能力强；可耐受盐酸、硫酸等多种强酸，以及潮湿氯气、次氯酸盐等强氧化性氯化物的侵蚀，在 30% 浓度氢氧化钠等碱性介质中也很稳定，同时能满足含硫化氢的酸性油气环境使用要求。

3. 加工工艺特点

• 冷热加工：热加工开坯温度 1150 - 1220℃，终锻温度不低于 950℃，且单道次变形量不宜超 30%；冷加工时，可通过 1050℃保温 10 分钟的中间软化退火处理恢复塑性，方便深度冷加工。

• 热处理：固溶处理需在 1120℃保温 15 - 30 分钟后快速水淬，冷却速率要大于 50℃/ 秒，确保碳化物完全融入基体；若需提升屈服强度，还可采用 700 - 750℃保温 4 - 6 小时的时效工艺。

• 焊接：适配氩弧焊、电弧焊等工艺，推荐用 ERNiCrMo - 4 焊丝和 ENiCrMo - 4 焊条，焊接时层间温度控制在 150℃以下，焊后无需固溶处理，接头耐蚀性与基体基本一致。

4. 主要应用领域

   该合金常用于制造接触强腐蚀介质的设备部件，在化工领域，适配乙酸、甲酸等有机酸反应器、蒸馏塔，以及湿法磷酸、氢氟酸生产装置；在环保领域，是烟气脱硫系统中洗涤塔、再加热器的理想材料；同时也可用于海洋工程中的海水处理设备、海底管道，还有纸浆造纸行业的煮解和漂白容器，制药行业的耐腐蚀流体设备等场景。

NS3305 是奥氏体低碳镍 - 钼 - 铬耐蚀合金（旧牌号 NS335，统一数字代号 H03305），对应美标 Hastelloy C - 4（UNS N06455），其核心优势是超低碳设计带来的强抗晶间腐蚀能力，同时兼顾高温稳定性与良好加工性，在多类极端腐蚀环境中应用广泛，以下是详细介绍：

1. 核心化学成分

   该合金以镍为基体，搭配高比例钼、铬实现耐蚀性强化，且严控杂质含量保障性能，各成分质量分数如下：镍（Ni）为余量，铬（Cr）14.0% - 18.0%，钼（Mo）14.00% - 17.00%，钴（Co）≤2.00%，铁（Fe）≤3.00%，钛（Ti）≤0.70%，锰（Mn）≤1.00%，硅（Si）≤0.08%，碳（C）≤0.015%，磷（P）≤0.040%，硫（S）≤0.030%。其中低碳设计可避免焊接时碳化物析出，钛元素则进一步提升组织稳定性。

2. 关键性能指标

   性能类别	具体参数
   物理性能	密度 8.6g/cm³，熔化温度范围 1335 - 1380℃；100℃时热导率 11.4W/(m・K)、线膨胀系数 10.9×10⁻⁶/℃，比热容 427J/kg・K，弹性模量 205000MPa，无磁性且高温下组织结构稳定。
   力学性能	室温下抗拉强度≥690MPa，屈服强度≥310MPa，延伸率≥40%，硬度 HB≤217；高温性能突出，600℃时抗拉强度约 450MPa，非氧化环境中短期使用极限温度可达 1093℃，兼具高强度与良好韧性。
   耐蚀性能	耐蚀性是其核心优势，在盐酸、氢氟酸等还原性介质，以及氧化性氯化物、有机酸等环境中耐均匀腐蚀能力优异；点蚀抗力当量值≥65，抗点蚀、缝隙腐蚀能力强，还通过 NACE MR0175 标准认证，可耐受含 H₂S 的油气环境，且 650 - 1040℃高温区间内抗晶间腐蚀能力极佳。

3. 加工工艺特点

• 冷热加工：热加工温度范围 1000 - 1200℃，锻造开坯加热温度 1080 - 1140℃，终锻温度需高于 900℃；冷加工可在固溶状态下进行，加工时建议用硬质合金刀具并充分冷却润滑，避免工件温度过高影响性能。

• 热处理：固溶热处理温度 1050 - 1100℃，薄板材料推荐水淬冷却，也可快速空冷，以此获得*佳耐蚀性；若需提升强度，还可采用 1040 - 1150℃固溶 + 750 - 900℃时效的组合工艺，保温时间 0.5 - 4 小时不等。

• 焊接：适配 TIG 焊、MIG 焊等常规工艺，推荐焊丝为 ERNiCrMo - 4；焊接时控制层间温度≤150℃，且因低碳设计，焊后无需固溶处理即可直接使用，焊缝耐蚀性与力学性能和母材匹配度高。

4. 主要应用领域

• 化工领域：用于制造化学反应器、蒸馏塔、热交换器、乙酸裂解管、含氯有机反应器等，还适配烟气脱硫系统、酸洗再生工厂设备，可耐受多种强酸腐蚀介质。

• 能源领域：适配核电站核反应堆部件、燃气轮机燃烧室与涡轮叶片，以及海上油气平台的高压油管、套管等，既能抵御高温高压，又能耐受海水及含硫介质腐蚀。

• 航空航天领域：用于航空发动机叶片、燃烧室等高温部件，可承受高温气流冲击和腐蚀性气体侵蚀，保障设备在极端工况下的可靠性。

• 其他领域：还可制作制药行业的流体控制阀门，以及氯法二氧化钛生产、电解电镀等特定工艺的设备部件，部分场景中也可用于高性能医疗器械的制造

NS3306 是国内牌号的 Ni - Cr 基固溶强化型变形高温合金，对应国标还有 NS336、GH3625 等，国际上通用名为 Inconel 625，美标牌号为 UNS N06625，凭借钼、铌等元素带来的强化作用，兼具出色的耐高温性与耐腐蚀性，适配多种极端工况，以下是详细介绍：

1. 核心化学成分：该合金以镍为基体，搭配铬、钼、铌等元素实现性能强化，各成分质量分数如下：镍（Ni）≥58%、铬（Cr）20.0%-23.0%、钼（Mo）8.0%-10.0%、铌（Nb）3.15%-4.15%，铁（Fe）≤5.0%，铝≤0.4%，钛≤0.4%，钴（Co）≤1.0%，锰≤0.50%，硅≤0.50%，碳≤0.01%，磷≤0.015%，硫≤0.015%。其中钼、铌能在晶格内形成短程有序原子团簇，大幅提升合金强度与耐蚀性。

2. 关键性能指标

   性能类别	具体参数
   物理性能	密度为 8.44g/cm³，熔点处于 1290 - 1350℃之间，无磁性；使用温度范围极广，既能耐受 - 196℃的低温，*高使用温度可达 950℃，650℃时抗拉强度仍不低于 620MPa。
   力学性能	固溶处理后力学性能稳定，抗拉强度≥758MPa，屈服强度≥379MPa，延伸率≥30%，硬度在 HB150 - 220 之间，从低温到 980℃都能保持良好的抗拉强度和抗疲劳性能。
   耐蚀性能	耐蚀范围极广，既能抵御氧化、硫化环境的侵蚀，也能耐受氯离子引发的点蚀、缝隙腐蚀和应力腐蚀开裂；同时对硫化氢、二氧化碳等腐蚀性气体，以及多种酸碱介质都有优异的抵抗能力，在盐雾气氛中也能有效抗应力腐蚀。

3. 加工工艺与应用场景

• 加工工艺：该合金加工和焊接性能良好，可通过常规工艺制成管材、板材等多种型材。焊接可采用钨极氩弧焊、等离子弧焊等工艺；热加工可在合适温度区间进行穿孔挤压，冷加工需经多道次冷轧实现尺寸精密控制，*终常采用 1010 - 1050℃水淬的固溶处理工艺，确保碳化物完全溶解，保障性能稳定。

• 应用场景：在石油天然气行业，用于油气开采、运输的管道等部件，抵御腐蚀性气体和高温高压侵蚀；化工领域可制作加氢裂化装置的反应器内构件、PTA 装置的换热管等；航空航天领域适配发动机部件、燃烧室等高温高压区域；同时也用于核电工业的蒸汽发生器传热管、深海采油树阀门组件等海洋工程构件。

Ti-6Al-4V（对应国标TC4、美标 ASTM B348 Grade 5）是目前应用*广泛的α+β 型钛合金，通过铝（α 稳定元素）和钒（β 稳定元素）的协同作用，兼具高强度、低密度、优异耐蚀性和生物相容性，在航空航天、医疗器械、海洋工程等领域占据主导地位。

1. 核心化学成分（质量分数）

该合金成分配比经过优化，实现强度与塑性的平衡，具体范围如下：

2. 关键性能指标

Ti-6Al-4V 的性能与热处理状态密切相关，退火态为*常用的供货状态，典型性能如下：

（1）力学性能

该合金比强度（强度 / 密度）远高于钢和铝合金，是轻量化结构件的理想材料；同时低温韧性优异，在 - 253℃液氮环境下仍能保持良好的抗冲击性能。

（2）耐腐蚀性能

合金表面可快速形成致密的 TiO₂钝化膜，在海水、潮湿大气、中性盐溶液、有机酸及弱碱介质中耐蚀性优异；在航空煤油、液压油等介质中稳定性良好，抗应力腐蚀开裂能力强；但不适用于强还原性酸（如浓盐酸）和高温强氧化环境。

（3）物理性能

• 密度：4.43g/cm³（仅为钢的 60%，铝合金的 1.6 倍）

• 熔点：1600-1660℃

• 热导率：7.5W/(m・K)（20℃），导热性低，隔热性能好

• 线膨胀系数：8.8×10⁻⁶/℃（20-100℃），尺寸稳定性良好

• 弹性模量：110GPa（室温），仅为钢的一半，减震性能优异

3. 加工与热处理工艺

（1）热加工

• 热加工温度范围：900-1050℃（高于 β 相变点约 995℃时，易导致晶粒粗大，降低韧性）。

• 终锻 / 终轧温度不低于 800℃，加工后空冷或炉冷，获得均匀的 α+β 双相组织；大型锻件建议采用等温锻造工艺，提升组织均匀性。

（2）冷加工

• 退火态的 Ti-6Al-4V 塑性中等，冷加工变形量不宜超过 20%，否则需进行中间退火（700℃保温 1-2 小时空冷）消除加工硬化。

• 适合制作薄板、管材、丝材等精密部件，冷加工后强度显著提升，但塑性下降。

（3）热处理

1. 退火处理：700-800℃保温 1-2 小时，空冷，消除加工应力，恢复塑性，是*常用的热处理工艺。

2. 固溶 + 时效处理：920-950℃保温 30-60 分钟水冷，再经 450-550℃保温 4-8 小时空冷，析出细小的 α 相，显著提升强度和硬度，适用于高载荷部件。

（4）焊接性能

• 可采用钨极氩弧焊（TIG）、等离子弧焊、电子束焊等工艺，焊接接头强度可达母材的 90% 以上。

• 焊接时需严格保护熔池和热影响区（通氩气保护），防止氧、氮、氢污染导致接头脆化；焊接后建议进行退火处理，消除焊接应力。

4. 主要应用领域

• 航空航天：飞机机身框架、机翼结构件、发动机叶片、起落架部件、导弹弹体等，轻量化优势可大幅降低装备自重。

• 医疗器械：人工关节、骨钉、种植牙、手术器械等，生物相容性优异，无排异反应，且耐体液腐蚀。

• 海洋工程：海水淡化设备管路、海洋平台连接件、海底探测仪器外壳等，耐受海水长期腐蚀。

• 汽车工业：赛车发动机气门、连杆，高端汽车排气系统部件，利用其轻量化和耐高温特性提升性能。

• 化工领域：耐腐蚀泵体、阀门、换热器等，适配强酸强碱以外的腐蚀工况。

Ti - 0.2Pd 对应国内牌号TA9，也是国际上的 Grade 7 钛合金，属于 α 型钛合金。它是在工业纯钛基础上添加微量钯元素改良而来，核心优势是极致的耐腐蚀性，同时保留纯钛的诸多优良特性，以下是详细介绍：

1. 核心化学成分：该合金以钛为基体，钯元素含量控制在 0.12%-0.25%，这一关键配比是提升其耐蚀性的核心。此外严格限制杂质含量，如铁≤0.25%、碳≤0.10%、氧≤0.20%，且其他单一杂质不超过 0.1%，总杂质含量不超过 0.4%，以此保障合金性能稳定。

2. 关键性能参数

   性能类别	具体参数
   物理性能	密度约 4.51g/cm³，熔点 1650℃；20 - 100℃区间热膨胀系数为 8.6µm/（m・K），热导率 17W/（m・K），电阻率 0.55µΩ・m，整体物理性能与纯钛相近。
   力学性能	退火状态下，抗拉强度≥345MPa，屈服强度≥275MPa，伸长率≥20%；不同形态的合金性能略有差异，比如薄板类伸长率可达到 30% 以上，能满足多种加工成型需求。
   耐腐蚀性能	这是其核心优势。钯元素的加入不仅提升了在盐酸、硫酸等还原性酸中的耐蚀性，还强化了在高温高浓度氯化物介质中的抗缝隙腐蚀能力。例如在 5% 沸腾硫酸中，其腐蚀率远低于工业纯钛，耐腐蚀能力提升约 95 倍。

3. 加工与应用场景

• 加工工艺：具备优异的焊接性能，优先采用钨极氩弧焊；可进行冷加工，退火状态下成型效果好；机械加工时建议使用硬质合金刀具并搭配冷却液，避免加工过程中因高温影响性能。常见供货形态有板材、管材、棒材、丝材、锻件等，适配不同场景需求。

• 核心应用：化工领域是其主要应用场景，用于制造盐酸洗涤器、反应器、管式换热器、输送腐蚀性介质的管道等；海洋领域中，可制作海水淡化设备、海水输送管道，在海水中使用寿命可达 50 年以上；医疗领域因生物相容性好且适配核磁共振检测，用于制造植入体、手术器械等；此外还可用于地热套管、脱硫系统等能源领域的耐腐蚀部件。

Ti-3Al-2.5V 是一款α+β 型钛合金，也是典型的低合金化钛合金，以优异的冷加工性能、焊接性能和耐蚀性为核心优势，广泛应用于航空航天、海洋工程等领域的薄壁结构件与管路系统。

1. 核心化学成分（质量分数）

该合金成分设计兼顾塑性与强度，各元素含量精准控制如下：

• 铝（Al）：2.5% - 3.5%，α 相稳定元素，提升合金室温与高温强度，改善抗氧化性

• 钒（V）：2.0% - 3.0%，β 相稳定元素，优化合金塑性与冷加工性能

• 铁（Fe）：≤0.25%，有害杂质，严控含量避免降低合金韧性与耐蚀性

• 碳（C）：≤0.08%，过量易形成硬质碳化物，损害加工性能

• 氮（N）：≤0.05%，严格限制，防止产生脆性相

• 氢（H）：≤0.015%，控制氢含量以避免氢脆风险

• 氧（O）：≤0.15%，少量氧可强化 α 相，过量会导致合金脆化

• 钛（Ti）：余量，构成合金基体，保障基础力学与耐蚀性能

2. 关键性能指标

（1）力学性能

Ti-3Al-2.5V 的力学性能与热处理状态密切相关，典型状态下性能如下：

该合金屈服强度适中，塑性优异，冷加工变形量可达 50% 以上，加工后强度显著提升，且低温韧性良好，在 - 253℃低温环境下仍能保持良好的抗冲击性能。

（2）耐腐蚀性能

合金表面可快速形成致密的氧化钛保护膜，在海水、潮湿大气、中性盐溶液及大多数有机酸、碱介质中耐蚀性优异；在航空煤油、液压油等介质中稳定性良好，同时具备抗应力腐蚀开裂的能力，适合海洋与航空领域的腐蚀工况。

（3）物理性能

• 密度：约 4.51g/cm³，仅为钢的 60%，轻量化优势显著

• 熔点：约 1620℃

• 热导率：21.6W/(m・K)（20℃），导热性低于钢，隔热性能较好

• 线膨胀系数：8.6×10⁻⁶/℃（20 - 100℃），尺寸稳定性良好

3. 加工与热处理工艺

（1）热加工

热加工温度范围为 850 - 950℃，需避开 β 相变点（约 925℃）附近温度区间，防止晶粒粗大；锻造、轧制后空冷即可获得均匀的 α+β 双相组织，热加工后需进行退火处理以消除应力。

（2）冷加工

退火态的 Ti-3Al-2.5V 冷加工性能极佳，可进行冷轧、冷拔、冲压、折弯等操作，适合制造薄壁管、薄板等精密部件；冷加工变形量超过 30% 时，建议进行中间退火，避免加工硬化导致开裂。

（3）热处理

• 退火处理：常用温度为 670 - 720℃，保温 1 - 2 小时后空冷，可消除加工应力，恢复塑性，是该合金*常用的热处理工艺。

• 时效处理：该合金强化效果有限，一般不采用时效处理，退火态即可满足大部分工况需求。

（4）焊接性能

Ti-3Al-2.5V 是焊接性能*好的钛合金之一，可采用钨极氩弧焊（TIG）、等离子弧焊等工艺，焊接接头强度可达母材的 90% 以上；焊接时需严格保护熔池与热影响区，防止空气（氧、氮、氢）污染导致接头脆化。

4. 主要应用领域

• 航空航天：用于制造飞机液压系统管路、燃油管路、导管接头、仪表支架等薄壁结构件，轻量化优势可有效降低飞机自重。

• 海洋工程：制作海水淡化设备管路、海洋平台的耐腐蚀管件、海底探测仪器外壳等，耐受海水长期腐蚀。

• 汽车工业：用于赛车、高端汽车的排气管、制动系统部件，利用其轻量化与耐蚀性提升部件性能。

• 医疗器械：可制造医用导管、植入器械的辅助部件，生物相容性良好，且耐体液腐蚀。

Ti-0.3Mo-0.8Ni 是一种‌近α型耐蚀钛合金‌，国内牌号为 ‌TA10‌，对应美国牌号 ‌Gr.12‌（UNS R53400）。它通过添加少量钼（Mo）和镍（Ni）元素，显著改善了纯钛在高温、高浓度氯化物环境中的‌抗缝隙腐蚀性能‌，耐蚀性比纯钛高5~10倍，接近含钯的TA9（Ti-0.2Pd）合金，但成本大幅降低，因此被广泛用于化工、海洋工程等领域。‌‌

‌化学成分（质量分数）‌：Mo 0.2%~0.4%，Ni 0.6%~0.9%，Fe≤0.30%，C≤0.08%，N≤0.03%，O≤0.25%，H≤0.015%，Ti为余量。‌‌

‌关键性能‌

‌物理性能‌：密度约4.51 g/cm³，熔点约1660℃，弹性模量103~105 GPa，无磁性。

‌力学性能‌（退火态）：抗拉强度≥485 MPa，屈服强度≥345 MPa，断后伸长率≥18%。

‌耐蚀性‌：在150~200℃的氯化物中不发生缝隙腐蚀，在含溴、氯等腐蚀性介质的高浓度氯化镁溶液中表现优异，优于工业纯钛和不锈钢。‌‌

‌
典型应用‌

‌化工设备‌：反应釜、换热器、管道、泵阀等，尤其适用于氯化物环境。

‌海洋工程‌：海水淡化设备、海洋平台结构等。

‌传热设备‌：利用其良好的导热性和耐蚀性，用于制造蒸发罐加热室等，如天津塘沽盐场曾采用该合金制造200平方米加热室，运行多年无故障。‌‌

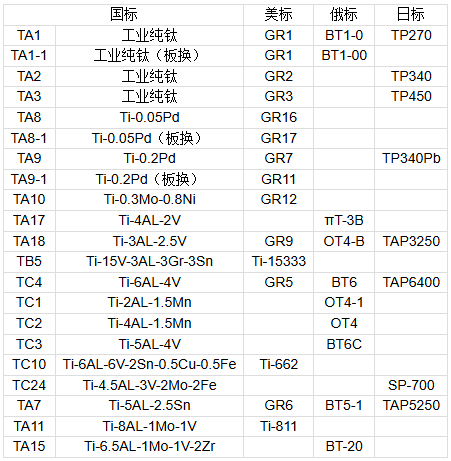

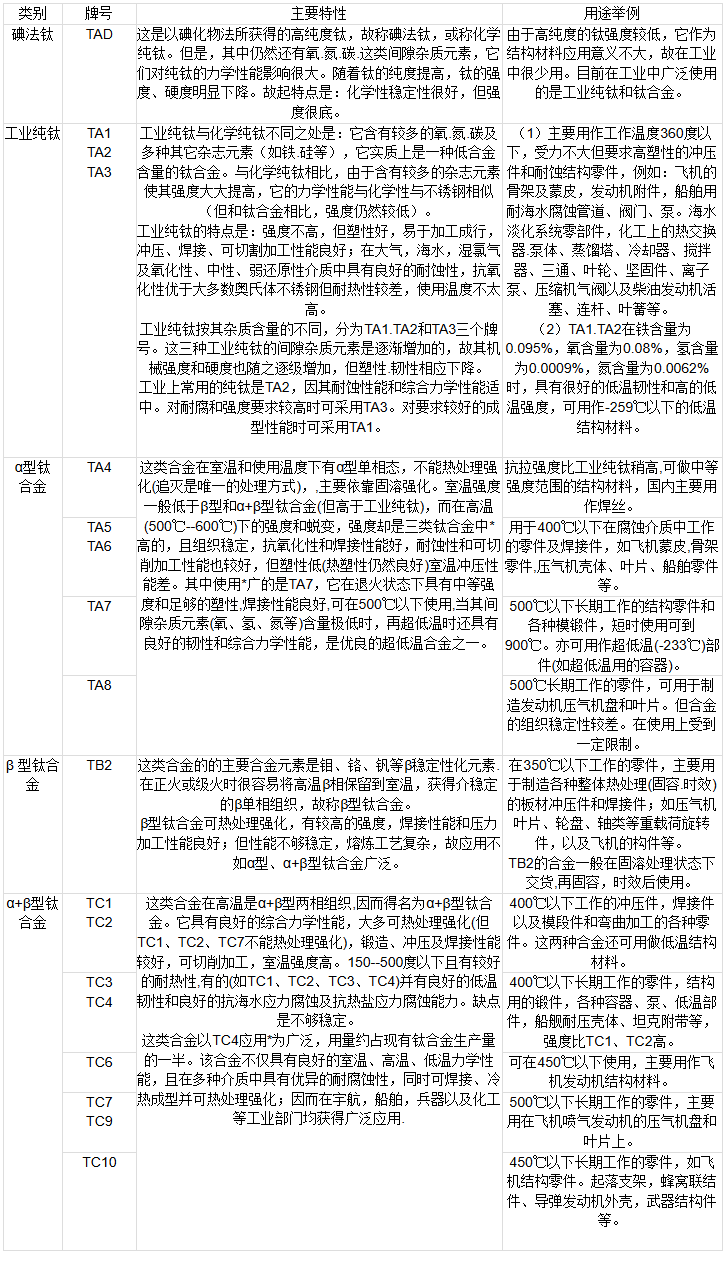

钛及钛国内外相近（相似）牌号对照表：

金属抗腐蚀材料，相对非金属耐腐蚀材料而言，金属抗腐蚀材料主要有铁基合金（耐腐蚀不锈钢）；镍基合金（Ni-Cr合金，Ni-Cr-Mo合金，Ni-Cu合金等）；活性金属。
分类：
耐腐蚀不锈钢
主要是指普通的耐大气或海水等腐蚀的300系列不锈钢304，316L，317L等；较强抗腐蚀能力的奥氏体不锈钢904L，254SMO;双相钢2205，2507等；含Cu的耐腐蚀合金20合金等；
镍基耐蚀合金
主要是哈氏合金以及Ni-Cu合金等，由于金属Ni本身是面心立方结构，晶体学上的稳定性使得它能够比Fe能够容纳更多的合金元素，如Cr,Mo等，从而达到抵抗各种环境的能力；同时镍本身就具有一定的抗腐蚀能力，尤其是抗氯离子引起的应力腐蚀能力。在强还原性腐蚀环境，复杂的混合酸环境，含有卤素离子的溶液中，以哈氏合金为代表的镍基耐蚀合金相对铁基的不锈钢具有绝对的优势。
镍基合金不仅在诸多工业腐蚀环境中具有独特的抗腐蚀甚至抗高温腐蚀性能，而且具有强度高、塑韧性好，可冶炼、铸造、冷热变形、加工成型和焊接等性能，被广泛应用于石化、能源、海洋、航空航天等领域。
活性金属
也具有很好的抗腐蚀能力，典型代表是Ti;Zr;Ta等；其中*典型的代表是Ti;钛材有着广泛的应用，主要用在一些不锈钢无法适应的腐蚀环境。钛材耐腐蚀原理：在氧化性气氛中，形成致密的氧化膜来提供保护；所以一般不能用于还原性较强或者密封性那个较高的腐蚀环境中（缺氧环境），与此同时，钛材的应用温度一般小于300摄氏度。特别要注意的是，活性金属都不能用于含氟的环境。（如氢氟酸环境可以选用哈氏C2000,NiCu合金等）。

N06059 又称 Alloy 59，对应的德国材质编号为 2.4605，是一款超低碳高纯度的镍铬钼镍基合金，相比 C - 276 等前辈合金，它优化了化学成分，大幅提升了耐腐蚀能力与加工稳定性，常用来应对极端腐蚀工况，以下是其详细信息：

1. 核心化学成分

   该合金以镍为基体，严格控制杂质含量以保障性能，具体关键成分（质量分数）为：碳≤0.010%、硅≤0.10%、锰≤0.50%、铬 22.0%-24.0%、钼 15.00%-16.5%、铁≤1.50%，同时铝含量控制在 0.1%-0.4%，钴≤0.3%。极低的碳和硅含量，能避免热加工或焊接时出现有害析出相，保障其耐腐蚀稳定性。

2. 关键性能优势

• 耐腐蚀能力极强：这是其核心优势，既能耐受硝酸、磷酸等多种无机酸，对硫酸与盐酸的混合酸这类腐蚀性极强的介质也有良好耐受性；还能抵御氯化物引发的点蚀、缝隙腐蚀和应力腐蚀开裂，在 40℃以下的各类浓度盐酸溶液中也能稳定工作，经 NACE 标准认证可用于酸性气体环境。

• 力学与加工性能优良：密度为 8.6g/cm³，熔点 1310 - 1360℃，抗拉强度≥690Mpa，屈服强度≥340Mpa，伸长率≥40%，兼具高强度与良好韧性。它的冷热加工、机加工性能较好，可通过多种传统焊接工艺焊接，且无焊后开裂敏感性，不过冷加工时硬化率较高，需搭配中间退火工艺。

3. 主要应用领域

• 化工与石化领域：适用于使用酸性氯化物催化剂的有机化工装置、醋酸和醋酐反应器、硫酸冷凝器，以及多用途化工通用设备，可耐受复杂的化学腐蚀环境。

• 环保领域：广泛用于化石燃料发电厂、垃圾焚烧厂的烟气脱硫（FGD）系统，像洗涤器、热交换器、节气阀门等部件，能抵御含硫烟气和冷凝酸的腐蚀。

• 其他特殊领域：包括制药工业的活性物质制备设备、船用柴油发动机的二氧化硫垫圈、海水及浓缩盐水处理设备，还有纸浆造纸工业的蒸煮器和漂白设备等。

4. 配套焊接材料

   焊接时为保障接头性能与母材匹配，气体保护焊推荐选用 ERNiCrMo - 13 焊丝，手工电弧焊则适用 ENiCrMo - 13 药皮焊条，焊接时需注意保持焊接区域清洁，避免杂质影响焊接质量和耐腐蚀性。

产品描述：2.4061合金各国牌号对应为德标W.Nr.2.4061、美标UNS N02201、国标N4，是一款低碳纯镍合金，符合德标DIN等相关标准规范。该合金核心优势在于具备优异的耐腐蚀性、良好的高温稳定性及优良的热导与磁性能，低含气量和低蒸发压特性使其在需保证产品纯净性的场景中尤为适用，同时兼具良好的机械加工性能与焊接性能。其适用领域覆盖化工、食品加工、核工业、海洋工程等多个场景，可用于制造高温氢氧化钠生产设备、无机氯化物和氟化物生产装置、核反应堆部件、食品加工处理设备及海水淡化装置等关键部件，经固溶、退火等热处理后可进一步提升性能稳定性。

一、化学成分表（质量分数）

二、核心性能概括

1. 耐蚀与高温性能优异，对多种酸、碱、盐介质耐受性强，尤其耐氟气及无机氯化物、氟化物腐蚀，可在高达1230℃的高温环境中长期使用。

2. 综合性能良好，兼具优良热导性、磁性能及低含气量特性，加工与焊接性能优异，可通过冷热加工制成多种形态，热处理后性能更稳定。

产品描述：R30035是钴-铬-镍基超级合金（商品名Elgiloy），属可加工硬化弹簧合金，适用于医疗、航空航天、海洋化工等严苛环境下的植入器械、高应力弹簧及关键紧固件等部件。

一、化学成分表（质量分数）

二、核心性能概括

1. 强度与抗疲劳性优异，经加工硬化及时效处理后抗拉强度超2000MPa，无磁性，在交变应力下使用寿命长，650℃以下高温环境中可保持稳定性能。

2. 耐腐蚀性卓越，优于304、316不锈钢，可耐受海水、多种酸碱介质侵蚀，抗应力腐蚀开裂与点蚀能力突出，固溶退火状态下可进行复杂冷加工成形。

产品描述：18Ni300是一种超低碳马氏体时效钢，以Fe-Ni为基体，适用于航空航天、高端模具、核能等领域需超高强度与高韧性的关键承载部件。

一、化学成分表（质量分数）

二、核心性能概括

1. 强度极致，时效处理后抗拉强度可达1800-2000MPa，硬度超50HRC，同时兼具优良韧性与断裂韧度。

2. 加工与耐腐蚀性能优异，冷加工硬化率低、焊接性好，耐氯离子腐蚀，500℃以下高温环境中氧化速率极低。

产品描述：MP35N是一种无磁钴-镍-铬-钼高温合金，适用于油气、医疗、航空航天等严苛环境下的高强度承载及耐腐蚀部件。

一、化学成分表（质量分数）

二、核心性能概括

1. 强度优异，经加工硬化与时效处理后可实现超高抗拉强度，兼具良好韧性与 ductility。

2. 耐腐蚀性能卓越，耐硫化物应力腐蚀开裂，在海水、酸碱等严苛环境中几乎无缝隙腐蚀与点蚀。

一、产品介绍

ERNiCrMo-4 是一种高性能镍-铬-钼合金焊接材料，专为苛刻腐蚀环境下的焊接需求设计，核心适配钨极惰性气体保护焊（GTAW）和金属极惰性气体保护焊（GMAW）工艺，主要用于焊接 Hastelloy C276 及同类镍-铬-钼基合金，也可应用于镍基合金与不锈钢、碳钢的异种焊接及钢的表面堆焊。该产品符合 AWS A5.14、ASME II SFA-5.14 等国际标准及中国 GB/T 15620 SNi6276 标准，凭借卓越的耐腐蚀性能和稳定的机械强度，成为化工、石油天然气、海洋工程、核电等极端环境下关键设备制造与维修的核心焊材。

ERNiCrMo-4 依托精准平衡的化学成分设计，兼具优异的抗氧化性和抗还原性腐蚀能力，尤其对盐酸、硫酸等强酸介质，以及含氯离子的苛刻环境具有极强的耐点蚀、缝隙腐蚀和应力腐蚀开裂能力。其焊接工艺性能优异，焊丝熔化顺畅、电弧稳定，焊缝成型美观且流动性好，可实现全位置焊接，焊态下即可获得满意的力学性能，无需额外热处理即可满足多数工况需求，广泛应用于反应器、热交换器、海上平台、烟气脱硫系统等关键设备的制造与维修。

二、核心成分表（化学成分）

ERNiCrMo-4 的卓越性能源于其精心配比的化学成分，各元素含量严格遵循相关标准规范，具体成分及百分比要求如下：

钛及钛国内外相近（相似）牌号对照表：

钛及钛国内外相近（相似）牌号对照表：

钛及钛国内外相近（相似）牌号对照表：

钛及钛国内外相近（相似）牌号对照表：

NS1103具有以下特性：

- 高度抗腐蚀：在酸性、碱性和高温等恶劣环境下，NS1103表现出极高的抗腐蚀性能。

- 良好的机械性能：NS1103具有较高的强度和韧性，适用于各种工程应用。

- 良好的耐磨性：NS1103具有出色的耐磨损性能，可以在磨损严重的工作环境中长期使用。

- 良好的高温稳定性：NS1103具有优异的高温稳定性，能够在高温下保持其性能和结构完整性。

NS1103在众多工业领域中得到广泛应用，包括：

- 化工行业：NS1103可用于制造化工设备和容器，以抵抗酸性和碱性介质带来的腐蚀。

- 能源行业：NS1103可用于制造石油炼制设备、核能设备和燃气轮机等，以应对高温和腐蚀环境的挑战。

- 医药行业：NS1103在制药设备和人工关节等医疗器械的制造中具有重要应用价值。

钛及钛国内外相近（相似）牌号对照表：

钛及钛国内外相近（相似）牌号对照表：

钛及钛国内外相近（相似）牌号对照表：

钛及钛国内外相近（相似）牌号对照表：

钛及钛国内外相近（相似）牌号对照表：

TC21是新型α-β两相钛合金，属于Ti-Al-Sn-Zr-Mo-Cr-Nb(-Ni-Si)系材料体系。该合金名义成分为Ti-6Al-2Zr-2Sn-3Mo-1Cr-2Nb-0.1Si，通过β锻造和热处理工艺可获得网篮组织，实现抗拉强度＞900MPa、断裂韧性70～90MPa·m¹/²的性能匹配。其损伤容限特性表现为低裂纹扩展速率（da/dN＜2×10⁻⁶ mm/cycle）和较高裂纹扩展门槛值（ΔKth＞8MPa·m¹/²），已在我国某型战机起落架、大飞机发动机框等关键承力部件实现工程化应用。

TC11钛合金：航空航天与国防领域的璀璨之星 在金属材料的浩瀚星空中，钛合金以其独特的魅力闪耀着光芒。其中，TC11钛合金作为一种综合性能优异的α＋β型双相钛合金，凭借其出色的物理特性和广泛的应用领域，成为了航空航天、能源以及国防等领域中不可或缺的重要材料。

一、TC11钛合金的基本特性 TC11钛合金是一种典型的α＋β型双相钛合金，其微观组织由α相和β相组成。这种独特的相结构赋予了TC11钛合金优异的综合性能，如高强度、良好的韧性、耐蚀性和耐热性等。这些特性使得TC11钛合金在极端环境下仍能保持良好的机械性能，从而满足了航空航天、能源和国防等领域对材料性能的高要求。 二、硬度随温度变化的规律 硬度是衡量材料抵抗局部压力变形能力的物理量，对于钛合金而言，其硬度往往受到温度的影响。TC11钛合金的硬度随温度变化呈现出先下降后趋于稳定的趋势。在较低温度下，TC11钛合金的硬度较高，但随着温度的升高，其硬度逐渐降低。这是因为在高温下，钛合金中的原子活动能力增强，导致材料内部的微观结构发生变化，进而影响了其硬度。然而，当温度达到一定程度后，TC11钛合金的硬度将趋于稳定，不再随温度的升高而显著变化。这种硬度随温度变化的规律为TC11钛合金的热加工和热处理提供了重要的参考依据。

钛及钛国内外相近（相似）牌号对照表：

钛及钛国内外相近（相似）牌号对照表：

钛及钛国内外相近（相似）牌号对照表：

钛及钛国内外相近（相似）牌号对照表：

TC6是一种具有复杂显微组织结构的两相钛合金。拥有密度低、强度高、耐腐蚀等优点，但其材料成本昂贵，难以进行锻造加工成形。

钛(Ti) 余量,

铁(Fe)0.2～0.7,

钼(Mo)2.0～3.0,

铬(Cr)0.8～2.3,

铝(Al)5.5～7.0,

硅(Si)0.15～0.40,

碳(C)≤0.10,

氮(N)≤0.05,

氢(H)≤0.015

钛及钛国内外相近（相似）牌号对照表：

TC1合金是我国自主研发的α+β型钛合金，属于Ti-Al-Mn系合金体系。作为一种中等强度的钛合金，TC1在航空、航天、船舶及化工领域具有重要应用价值。与常见的TC4（Ti-6Al-4V）相比，TC1的铝含量和锰含量较低，这使得它在保持良好力学性能的同时，具备更优异的冷加工成形性能和焊接性能。

TC1合金在室温下呈现典型的α+β双相组织。α相为密排六方结构，是合金的主要基体相，赋予材料良好的热稳定性和抗蠕变能力；β相为体心立方结构，在室温下以弥散分布的条状或等轴状颗粒形式存在于α晶界或晶内。这种组织形态直接决定了合金的宏观力学性能。

当温度升高至β转变点以上时，合金完全转变为单相β组织；缓慢冷却过程中，β相会通过扩散型相变析出片状α相；若冷却速度较快，则可能形成马氏体α'相或亚稳β相。这一相变特性为热处理调控提供了理论依据。

钛及钛国内外相近（相似）牌号对照表：

钛及钛国内外相近（相似）牌号对照表：

钛及钛国内外相近（相似）牌号对照表：

钛及钛国内外相近（相似）牌号对照表：

钛及钛国内外相近（相似）牌号对照表：

钛及钛国内外相近（相似）牌号对照表：

钛及钛国内外相近（相似）牌号对照表：

钛及钛国内外相近（相似）牌号对照表：

钛及钛国内外相近（相似）牌号对照表：

钛及钛国内外相近（相似）牌号对照表：

钛及钛国内外相近（相似）牌号对照表：

钛及钛国内外相近（相似）牌号对照表：
